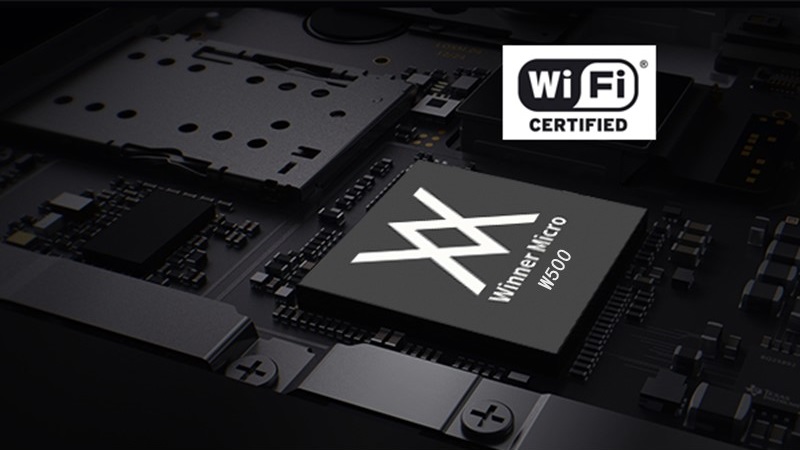

W500——高集成度嵌入式Wi-Fi连接芯片
W500——高集成度嵌入式Wi-Fi连接芯片
产品介绍

W500是一颗适用于物联网领域的低功耗、安全多模无线 SoC 单芯片。
符合IEEE802.11b/g/n国际标准,通过802.11n 标准认证。
芯片集成802.11n MAC、基带、射频与TCP/IP层网络协议。
内置WAPI/WEP/WPA/WPA2安全协处理器,支持11e/WMM-QoS和PS低功耗功能。
W500内置32位 ARM CPU,最高主频160MHz,内置416K Byte RAM空间(预留二次开发空间大小近200K Byte)。
提供开源SDK开发包,支持客户二次开发。
本产品提供高速UART/SDIO/SPI/I²C/ADC/PWM/GPIO 等接口。

  • 产品简介
  • 详细规格
  • 技术文档
  • 开发工具
  • 软件资料
  • 视频资料

W500是一颗适用于物联网领域的低功耗、安全多模无线 SoC 单芯片。
符合IEEE802.11b/g/n国际标准,通过802.11n 标准认证。芯片集成802.11n MAC、基带、射频与TCP/IP层网络协议。
内置WAPI/WEP/WPA/WPA2安全协处理器,支持11e/WMM-QoS和PS低功耗功能。W500内置32位 ARM CPU,最高主频160MHz,内置416K Byte RAM空间(预留二次开发空间大小近200K Byte)。
提供开源SDK开发包,支持客户二次开发。本产品提供高速UART/SDIO/SPI/I²C/ADC/PWM/GPIO 等接口。

芯片架构






芯片封装

QFN88





芯片特点


1、芯片集成 BBP/MAC ,集成RF Transceiver/LNA/PA/Switch 。

2、芯片内置安全算法协处理器 ,加解密对吞吐率无影响 ,并且不占用主CPU资源 。

3、芯片支持802.11 e/WMM QOS 标准 ,提供网络质量保证 。

4、芯片支持802.11 e-PS标准 ,提供多级低功耗保证 。

5、芯片可作为标准网卡方式工作 ,也可作为内置协议栈网卡产品工作 ,实现对主机资源零占用 。

6、内置高性能32位CPU ,支持无线传感器网路应用 。

7、超低待机功耗设计。


安全性设计


1、中国标准和国际标准双兼容,同时支持Wi-Fi和WAPI, 符合中国3C认证。

2、提供“安全多模”能力,支持WAPI/WEP/WPA/WPA2安全标准,安全标准可以通过软件进行配置 。

3、芯片提供“网络多模和安全多模”的混合配置,支持多工作网络并存设计,每个工作网络使用不同

的安全模式(如WAPI/WPA/WPA2) 。


详细规格



评估板使用说明文档下载:

评估板使用说明.zip



USB转串口驱动:

PL2303.rar



PC调试工具:


EM-WIFI-ver1.0.08.rar         EM-Wi-Fi-Win10.zip



一键配置工具:

OneShotConfig_G1.02.15.zip       OneShotConfig.rar


升级工具:

Socket升级%28android%29.rar
